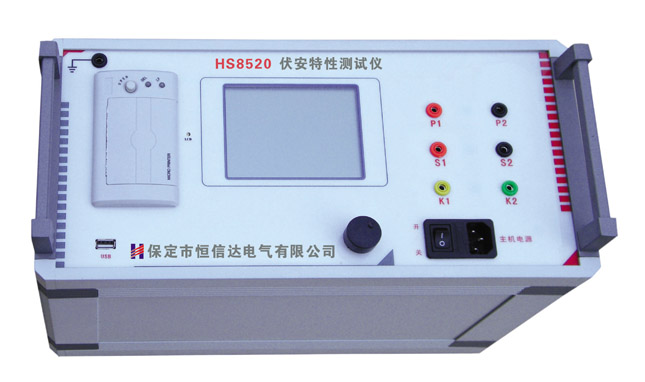

| HS8520伏安特性測試儀 |
|
|
|
HS8520伏安特性測試儀能夠進行電流互感器和電壓互感器勵磁特性、變比、極性、二次繞組直流電阻、CT二次回路交流負載等測試工作。
1、采用變頻技術，試驗電流互感器拐點電壓30KV以下的勵磁特性。
2、測試電流互感器（包含變壓器套管內CT）變比、極性。
3、測試電流互感器二次繞組直流電阻。
4、測試電流互感器二次回路負載。
5、測試電壓互感器勵磁特性、變比極性、二次繞組直流電阻。繪制勵磁曲線和計算拐點電壓/電流。
6、繪制5%、10%誤差曲線。
7、比值差、相位差測量。
8、測定剩磁系數、勵磁電感、二次時間常數、暫態面積系數、峰值瞬時誤差、準確限制系數、儀表保安系數。
9、透反式顯示器，室內外均可清晰顯示數據和曲線。
10、高速熱敏打印機可打印測試數據和曲線。
11、自動檢測接線，接線錯誤報警提示。
12、內置超大容量存儲器可存儲3000個繞組測試數據，掉電不丟失。
13、使用U盤將測試數據轉存至PC機生成word格式報告。
14、使用U盤升級軟件。
技術指標
|
輸入電源電壓 |
AC 220V±10%，50/60HZ |
|
輸出電壓 |
AC 0~120V |
|
輸出電流 |
0~5A（RMS），峰值15A |
|
輸出功率 |
0~600VA |
|
二次電壓測量范圍 |
2V~120V |
|
繞組電阻測量范圍 |
0~200Ω |
|
電阻測量 |
誤差±（0.1%R+1 mΩ） 分辨力1mΩ |
|
交流負載測量 |
0～1000VA，分辨力0.001VA |
|
額定電流變比誤差 |
±0.1% |
|
額定電流相位誤差 |
cosφ=0.8～1時，3min, 分辨率0.1min |
|
工作條件 |
溫度-20°C～50°C 濕度≤85%RH |
|
體 積 |
427 mm×357mm×193mm |
|
重 量 |
10kg |
|
|
|
|
|
